LSTK-2688型巴类流量计是吸取了国内外流量仪表先进技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代流量计。均速管流量计的测量元件——均速管（国外称ANNUBAR，直译阿牛巴），是基于早期皮托管测速原理发展起来的，是60年代后期开发的一种新型差压流量测量元件。均速管流量计在电厂、石化、冶金、水处理、精细化工、环保等行业中广泛应用。

测量原理

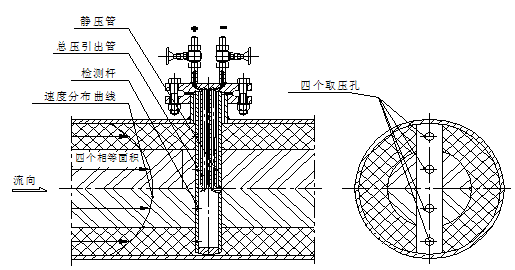

均速管流量计，它是一根沿直径插入管道中的中空金属杆，在迎向流体流动方向有成对的测压孔，一般有两对，其外形似笛。迎流面的多点测压孔测量的是总压，与全压管相连通，引出平均全压P1，背流面的中心处开有一只取压孔，与静压管相通，引出静压P2。均速管是利用测量流体的全压与静压之差来测量流速。

产品特点PRODUCT FEATURES

1.       均速管流量计可用于液体、气体和蒸汽流量等各种介质流量测量；

2.       均速管流量计结构，压力损失小，安装、拆卸方便，维护量小；

3.       适合大管道，和不规则管道的流量测量；

4.       压力损失小（与孔板相比较，仅为孔板的5%以下），大大减少了动力消耗，节能效果显著；

5.       一体化式结构，成套性好；

6.       管道口径适应范围大，当管径越大时，采用插入式结构，其优越性也愈突出；

7.       准确度及长期运行稳定性好，准确度可达1％，稳定度可达±O.1％；

8.       多参数智能变送，全动态温压自动补偿。不受压力温度变化影响；

9.       现场指示、远传兼容，方便系统组建及入网；

10.    开放式数字平台，多用途串行接门，现场总线结构，HART通讯协议；

主要技术参数

1.       量程比:   10：1；

2.       通用管径：20mm～4000mm；

3.       测量精度：±1.0％；±1.5％；

4.       重复精度：±0.1％；

5.       工作压力：0～16Mpa；

6.       工作温度：-40℃～500℃；

7.       适用介质：空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液；饱和蒸汽、过热蒸汽等；

8.       参照标准：ISO 3966-197、JB/T5325-1991及GB/T2624-2006；

9.       连接方式：插入式法兰连接，插入式螺纹连接、管道式法兰连接、管道式螺纹连接；

结构形式

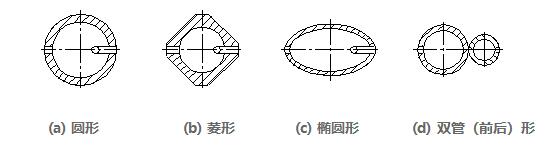

均速管流量计由检测杆、取压口和导杆组成。均速管的检测管截面形状分为圆形、菱形、椭圆形等多种结构。如图所示;
